Объем ИВЛ
Объем ИВЛ, как и объем спонтанного дыхания, характеризуется несколькими величинами. То количество газа, которое поступает в легкие за один вдох (или выделяется за один выдох), называется дыхательным объемом (ДО). Умножив эту величину на частоту дыхания в минуту (ЧД), получим минутный объем дыхания (МОД).
Однако нас интересует не только и даже не столько объем газа, поступающий в легкие, сколько его количество, достигающее альвеол, где происходит обмен с кровью легочных капилляров, иными словами, необходимо знать минутный объем альвеолярной вентиляции (МАВ). Он определяется по формулам:
МАВ = (ДО - ОМП) X ЧД, МАВ = МОД - (ОМП X ЧД)
где ОМП — объем мертвого пространства.
Рассмотрим каждый из этих показателей, ОМП для каждого человека есть величина относительно постоянная, хотя и подверженная изменениям под влиянием некоторых факторов (фармакологические средства, положение тела и др.). По данным Е. Radford (1954), ОМП составляет 2,22 мл на 1 кг массы тела, если она находится в пределах, нормальных для роста, комплекции и возраста. Эту величину можно приближенно расценивать как ОМП в обычных условиях.
Остается установить необходимый для удовлетворительного газообмена ДО. Он должен быть достаточным, чтобы полностью «промыть» анатомическое мертвое пространство, доставить к легочным капиллярам кислород и удалить выделившийся в альвеолярное пространство углекислый газ.
Известно, что альвеолярная вентиляция может быть определена по формуле:
Обьем выдыхаемого СО2
МАВ =------------------------------------------ Х 100%
% CО2 в альвеолярном газе

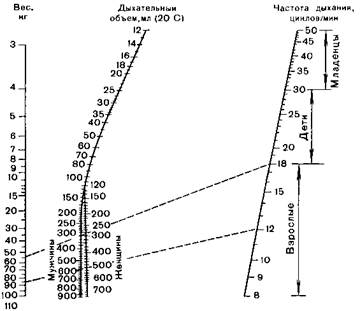

Рис. 1.
Номограмма Рэдфорда
Количество выделяемого углекислого газа зависит от активности обмена. Последняя в свою очередь может быть ориентировочно установлена на основании зависимости между поверхностью тела, ростом, массой тела и уровнем обмена. Исходя из этих положений Е. Radford (1955), С. Engstrom и P. Herzog (1959) составили получившие широкую популярность номограммы, по которым может быть найден необходимый для каждого больного объем ИВЛ (рис 1, 2). При использовании номограмм необходимо вносить поправки, часть которых предусмотрена авторами.
1. При хронической дыхательной недостаточности, если ИВЛ применяют длительное время, необходимо увеличить ДО, определенный по номограмме, на 10 % (для учета обычной дневной активности).
2. При повышении температуры тела на каждые 0,5 °С выше нормальной ДО увеличивают на 5%.
3. Ряд поправок касается возможных изменений «мертвого пространства»:
а) при введении трахеотомической или эндотрахеальной трубки ОМП уменьшается на 50%, поэтому из ДО следует вычесть половину «мертвого пространства»;
б) эфир способен увеличить ОМП на 50%, а холинолитики (например, атропин) — на 30%; применяя эти фармакологические средства, к ДО необходимо добавить соответствующий объем, равный 50 и 30% «мертвого пространства»;
в) при использовании гофрированных трубок для коррекции потери объема за счет их растяжимости к ДО необходимо добавить 50 мл.
У больных без сопутствующих заболеваний при экстраторакальных операциях номограмма Энгстрема—Герцога надежно обеспечивает достаточную вентиляцию Тот же результат может быть получен при использовании номограммы Редфорда (с поправками), но с обязательным увеличением найденного по ней объема вентиляции на 20% В таком случае рекомендации обеих номограмм совпадают. Без этой дополнительной коррекции с помощью номограммы Редфорда не удается обеспечить удовлетворительный уровень вентиляции У ряда больных может возникнуть гиперкапния.

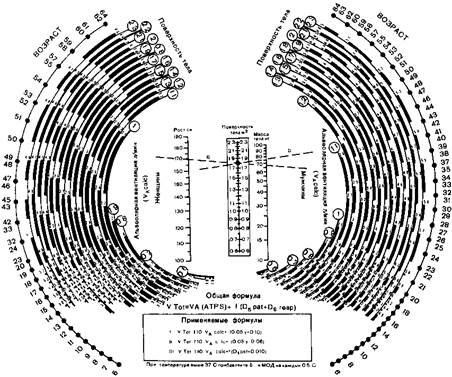

Рис. 2.
Номограмма Энгстрема и Герцога
VTot — необходимый МОД в литрах (для больного в покое при нормальной температуре тела), VAcalc — альвеолярная вентиляция в литрах в минуту (определяют по номограмме), f — частота дыхания в минуту, у — поверхность тела в квадратных метрах (определяют по номограмме) Dspat — «мертвое пространство» больного в литрах (определяют с учетом поправок) VА(ATPS) = 1 10Х VAcaic (включает по правку к Удса1с при 24 °С и поправку на отклонение от стандартов основного обме на), Dsresp — «мертвое пространство» нар козного аппарата или респиратора с учетом поправки на растяжимость трубок Правила применения 1 Определить «у» соединяя точки соответствующие росту и массе тела больного (линия «а») «у» находят по шкале «Поверхность тела» в месте пересечения с этой линией 2. Определить VАcalc соединяя найденную точку по верхностности тета с цифрой соответствующей возрасту (линия «в») искомый VAсаlс находят в месте пересечения этой линии с кривой в верхней части которого (в кружке) обозначена величина поверхности тела. 3 Подставить найденные величины в обшлю формулу (формулы I II III испотьзуют при применении респиратора Энгстрема)
